"열"에서 "항온"으로: 전기차 배터리 열관리 3가지 방식 해부

전기차 배터리는 항온으로 작동한다. 그래야만 한다. 리튬이온 셀은 화학 공장이라서, 온도가 잘못된 방향으로 몇 도만 벗어나도 용량·안전·충전 속도를 잃을 수 있기 때문이다. 이 글은 능동 공랭, 수랭, 직접 냉매 냉각의 세 가지 방식이 어떻게 팩을 15–35℃의 '쾌적 구간'에 유지하는지, 그리고 그 차이가 고속도로 급속충전기 앞에서 가장 아프게 드러나는 이유를 설명한다.

왜 배터리에 '체온 관리'가 필요한가

내연기관차가 통제된 연소로 동력을 만드는 것과 달리, 전기차의 심장 — 구동 배터리 — 는 복잡한 '화학 공장'이다. 리튬이온이 양극과 음극에 인터칼레이션(삽입)되고 디인터칼레이션(탈리)되면서 충방전이 일어나는데, 이는 본질적으로 일련의 전기화학 반응이다.

화학 반응은 온도에 극도로 민감하다. 인체와 매우 비슷하다. 체온이 낮으면 신진대사가 흐트러지고, 높으면 단백질이 변성된다. 리튬이온 셀의 최적 작동 온도 범위는 보통 15–35℃ 전후다.

열관리를 하지 않으면 결과는 심각하다:

1. 수명 열화가 가속된다. 고온은 전해액 분해와 SEI(고체 전해질 계면) 피막 성장을 촉진해 비가역적인 용량 손실을 일으킨다. 연구에 따르면 45℃ 이상의 고온에서 장기간 사이클을 돌린 배터리는 수명이 절반 가까이 줄어들 수 있다.
2. 안전 위험. 극단적인 고온은 열 폭주를 유발해 화재로 이어질 수 있다. 반대로 저온 충전은 리튬 석출을 불러오기 쉬운데, 석출된 덴드라이트가 분리막을 뚫고 단락을 일으킬 수 있다.
3. 출력이 '인질'로 잡힌다. 이것이 가장 체감이 크다. 열관리가 없는 저속 전기차든 초기 순수전기차든, 연속 급가속이나 혹한기에는 시스템이 충방전 출력을 강제로 제한한다. 이는 고장이 아니라 BMS(배터리 관리 시스템)가 셀을 보호하기 위한 '자기 방어' 메커니즘이다.

그래서 현대의 주류 전기차는 모두 능동형 열관리 시스템을 갖춰야 한다. 자연 대류에만 의존하는 팩(순수 공랭, 능동 냉각 없음)은 본질적으로 성능과 수명을 비용과 맞바꾼 것이다 — 고출력 방전 후에는 충전 속도가 크게 떨어진다. 이것이 수동 관리의 자연스러운 한계다.

현재 시장의 능동 열관리 방식은 크게 세 가지다: 능동 공랭, 수랭, 직접 냉매 냉각. 하나씩 살펴보자.

방식 1: 능동 공랭 — 단순하고 경제적인 '팬 냉각'

능동 공랭은 단순한 자연 통풍이 아니다. 차량용 팬이 실내 에어컨의 찬 바람이나 외부 공기를 배터리 팩 내부 유로로 강제로 밀어 넣어 열을 빼낸다.

• 장점: 구조가 단순하고, 비용이 낮고, 가볍다.
• 단점: 공기의 비열이 극히 작아 열교환 효율이 낮고, 외기 온도의 영향을 크게 받는다.

실사용에서 공랭의 약점은 '숨겨져 있지만 아픈' 방식으로 드러난다. 도심 통근처럼 저속·단거리 주행만 하면 발열이 제한적이라 팬으로 충분하다 — 오히려 '이 차 괜찮네'라고 느낄 수도 있다. 하지만 고속도로 장거리 주행으로 배터리가 대전류로 계속 방전되며 열이 쌓인 상태에서 휴게소에 들어가 DC 급속충전을 하면, 셀 온도가 높다는 이유로 BMS가 충전 출력을 강제로 제한한다. 수랭 차량이 80kW, 심지어 100kW로 충전하는 동안 공랭 차량은 20~30kW로 묶여 충전 시간이 두 배로 늘어난다. 심하면 "배터리 온도가 너무 높습니다. 식힌 후 충전하세요"라는 메시지가 뜨고, 급속충전이 시작되기 전까지 팬이 십여 분에서 이십 분을 돌리며 그 자리에서 기다려야 한다.

이 체감 격차는 한여름에 특히 두드러진다 — 외기 온도가 이미 높아 공기의 열교환 능력이 더 떨어지고, 공랭은 거의 '무용지물'이 된다. 공랭 팩의 고속도로 급속충전은 배터리를 시험하는 게 아니라, 차주(車主)의 인내심을 시험하는 셈이다.

현황: 이런 사용상의 고통 때문에 능동 공랭은 이미 중고급 차량 시장에서 사실상 퇴출됐고, 급속충전 수요가 없는 마이크로 EV나 입문형 제품에만 소량 남아 있다.

방식 2: 수랭 — 균형 잡힌 주류 '물 순환 시스템'

수랭은 현재 대다수 주요 완성차 업체(테슬라, NIO, 폭스바겐 등)가 선택하는 1순위 방식이다. 원리는 엔진 냉각수 순환과 비슷하다. 냉각수(에틸렌글리콜 수용액)가 셀 아래의 콜드 플레이트를 흐르며 열을 열교환기로 운반하고, 에어컨 시스템의 냉매와 열교환한 뒤 최종적으로 차 밖으로 배출한다. 겨울에는 PTC 히터나 히트펌프가 냉각수를 데워 배터리를 예열할 수 있다.

• 장점:
  • 비열이 크다: 같은 부피의 액체가 옮기는 열량은 공기의 수십 배. 방열 효율이 높고 균일하다.
  • 기술 성숙: 공급망이 완비됐고, 배치가 유연하며, 제어 로직도 비교적 단순하다.
• 단점:
  • 중량과 부피: 냉각수, 워터펌프, 배관, 콜드 플레이트가 차량 중량을 늘려 주행거리에 다소 영향을 준다.
  • 누액 위험: 배관 접합부가 많아 장기 진동 속에서 냉각수 누액으로 인한 단락 위험이 존재한다.
  • 열 응답이 다소 느리다: 액체 순환에 시간이 걸려, 상변화 냉각에 비해 순간적인 열 스파이크 대응이 다소 느리다.

방식 3: 직접 냉각 — '냉매 직취'의 고효율·집약형

직접 냉각(Direct Cooling) 기술은 냉각수라는 '중간상'을 생략한다. 차량 에어컨 시스템의 냉매(R134a 등)를 배터리 팩 내부의 마이크로채널 증발기로 직접 보내, 냉매의 상변화(액체가 증발하며 열을 흡수) 원리로 셀의 열을 직접 흡수한다.

현재 BYD는 직접 냉각 기술의 확고한 추진자이자 전 공급망 자체 개발·자체 생산의 대표다. 이 시스템은 단순히 증발기를 바꾸는 게 아니다. 여기에는 다음이 관여한다:

• 배터리 팩 내부의 정밀 유로 설계: 모든 셀의 증발 온도를 일치시켜 국부 과열을 피한다.
• 차량 전체 열관리 시스템 연동: 압축기 회전수와 전자 팽창밸브 개도를 조율하면서, 실내 냉방과 배터리 냉각의 우선순위를 동시에 고려해야 한다.
• 풀스택 자체 개발 능력: 압축기, 밸브부터 팩 유로 설계까지 BYD는 완전한 공급망 주도권을 쥐고 있어 깊은 시스템 차원의 최적화가 가능하다 — 이것이 바로 다른 완성차 업체들이 직접 냉각을 쉽게 복제하지 못하는 핵심 장벽이다.

직접 냉각 VS 수랭: 무엇이 더 나은가?

어느 쪽이 절대적으로 낫다고 단정할 수 없다. 각자의 강점이 다르다:

비교 축	직접 냉각(냉매 상변화)	수랭(냉각수 순환)
열교환 효율	매우 높음. 상변화 잠열이 커서, 단위 질량의 냉매가 흡수하는 열량이 액체의 현열 비열 용량을 훨씬 웃돈다.	높음. 냉각수의 비열 용량은 크지만 현열 열교환이라 효율은 상변화에 못 미친다.
열 응답 속도	빠름. 냉매가 셀과 직접 열교환하며 중간 루프가 없다.	다소 느림. 냉각수 순환이 열평형을 잡는 데 시간이 걸린다.
저온 가열	추가 방식 필요(배터리 가열 필름이나 히트펌프 보조 등).	편리함. PTC나 히트펌프로 냉각수를 데워 예열할 수 있다.
시스템 통합	실내 공조와 깊이 연동되며 제어가 복잡하고 풀스택 자체 역량이 요구된다.	비교적 독립적이고 공급망도 성숙하며 배치도 유연하다.
온도 균일성	팩 내 유로 설계에 의존. 설계가 좋으면 높은 균일성을 구현할 수 있다.	콜드 플레이트 설계가 성숙해 균일성이 안정적이고 검증됐다.
비용	초기 개발 투자가 높고 공급망이 소수 자체 개발 업체에 쥐여 있다.	통제 가능하고 공급망이 성숙·경쟁적이다.

결론: 열관리는 '차량 전체의 시스템 전쟁'이 되고 있다

어느 방식도 절대적으로 우월하지 않으며, 실제 양산차는 이미 단일 냉각 방식이 아니라 지능형 통합 열관리로 수렴하고 있다. 직접 냉각은 피크 효율과 시스템 통합에서 이긴다 — 냉매 상변화는 셀에서 열을 끄집어내는 가장 효율적인 방식이고, 실내 공조 루프를 재활용해 중량과 부품을 줄인다. 수랭은 성숙도, 배치 유연성, 겨울철 가열의 용이성에서 이겨서 여전히 볼륨 시장의 기본값으로 남아 있다.

진짜 변하는 것은 경쟁의 장소다. 배터리, 실내, 히트펌프가 하나의 결합된 열 시스템으로 관리되고 — BMS가 매초 압축기 출력을 실내에 줄지 셀에 줄지 결정할 때 — 열관리는 더 이상 '냉각 배관' 문제가 아니라 '알고리즘' 문제가 된다. 바로 그 지점에서 BYD의 풀스택 직접 냉각 베팅이 보답을 받는다. 영리한 증발기 하나를 만든 것이 아니라, 차량 전체를 이상 온도로 유지하는 데 필요한 모든 밸브, 압축기, 유로를 스스로 소유하는 것이다.

배터리 팩은 한때 바닥에 볼트로 고정된 수동 부품이었다. EV 시대에 그 '체온' — 그리고 그것을 제어하는 엔지니어링 역량 — 은 일급 경쟁 전장이 되고 있다.

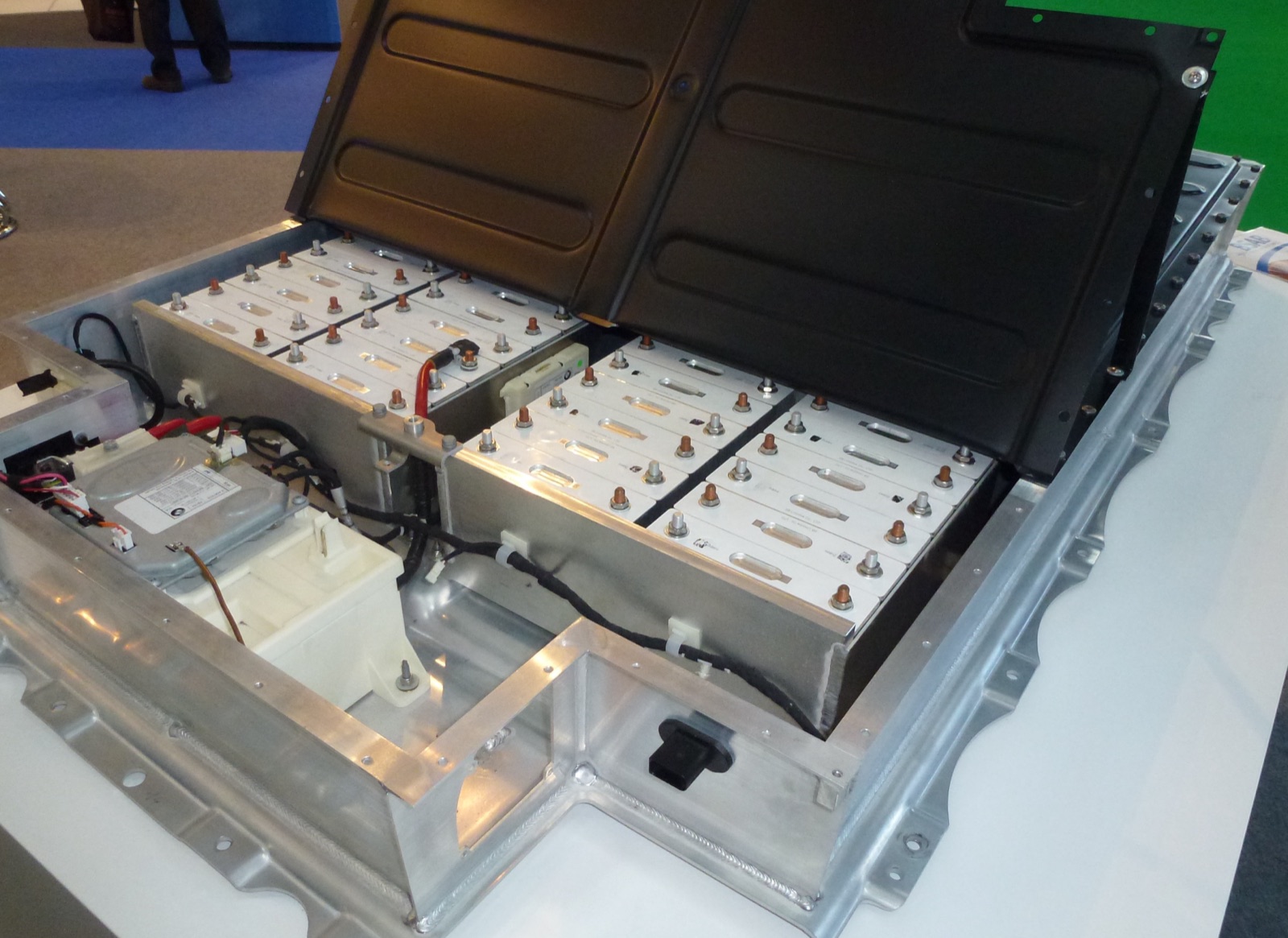

출처: 리튬이온 열화(45℃ 초과 사이클)·저온 리튬 석출에 관한 업계·학술 데이터; BYD e-Platform 3.0 직접 냉매 냉각 아키텍처; 닛케이 BP의 BYD 씰 분해(하단 냉매 냉각 블레이드 팩). 표지 사진: 전기차 배터리 팩(BMW i3), RudolfSimon 촬영, Wikimedia Commons, CC BY-SA 3.0.
